Moduł GSM/GPRS G510 SMS, FTP, HTTP

Zakupiony : http://electropark.pl/moduly-gsm-gprs/10759-modul-gsm-gprs-g510-sms-ftp-http.html

Dane techniczne

  • Moduł wyposażony w układ G510 firmy FIBOCOM
  • Funkcje modułu:
    • GSM
    • GPRS
  • Częstotliwość pracy:
    • GSM 850MHz
    • GSM 900MHz
    • DCS 1800MHz
    • PCS 1900MHz
  • Obsługiwwane protokoły:
    • FTP
    • HTTP
    • MMS
    • NTP
    • POP3
    • PPP
    • SMTP
    • SSL
    • TCP
    • UDP
  • Gniazdo kart microSIM
  • Moduł wyposażony w konwerter napięć, co pozwala podłączyć napięcie logiki Vcc 5V/3V3
  • Komunikacja z modułem odbywa się przy użyciu interfejsu UART z wykorzystaniem poleceń AT
  • Gniazdo microUSB do zasilania modułu (możliwość zasilania z gniazda microUSB lub z pinu VIN), w przypadku zasilania z portu microUSB nie należy podpinać zasilania do pinu VIIN lub na odwrót
  • Złącze SMA do montażu anteny
  • W zestawie antena (możliwość montażu anteny o zwiększonym zasięgu)
  • Opis wyprowadzeń:
    • VIN – Napięcie zasilania (5-12V DC)
    • VCC – Napięcie logiki (układu sterującego: Arduino, Raspberry, mikrokontrolera itp)
    • TX – UART TX
    • RX – UART RX
    • ON – podłączenie do GND uruchamia modem
    • GND – masa
  • Opis diod LED:
    • POWER – zasilanie modułu (zielona)
    • LPG – połączenie GSM (czerwona)
    • ON – uruchomienie modemu (żółta)
  • 4 otwory montażowe M3
  • W zestawie 4 gumowe nóżki
  • Wymiary: 40,5 x 60,5mm
  • Współpracuje z:
    • AVR
    • STM
    • Arduino
    • Nucleo
    • Raspberry
    • itp.

Przykładowe komendy AT

 Uwaga! Po każdej komendzie należy przesłać znak „r

Wysłanie SMS

AT+CMGF=1

AT+CMGS=”xxxxxxxxx” (w miejsce xxxxxxxxx należy podać numer telefonu odbiorcy)

po pojawieniu się znaku > należy podać tresć SMS

następnie przesyłamy znak x1A luk kombinacja klawiszy z klwaiatury Ctrl + Z

Pobranie aktualnego czasu

AT+CCLK?

Pobranie nazwy operatora

AT+COPS?

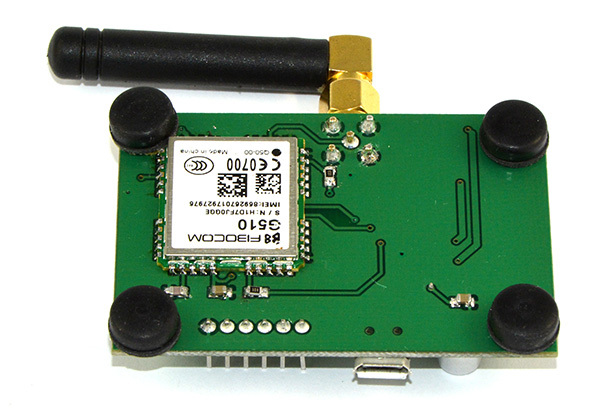

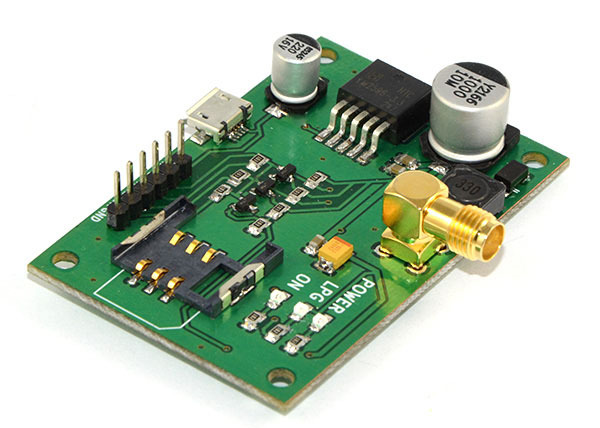

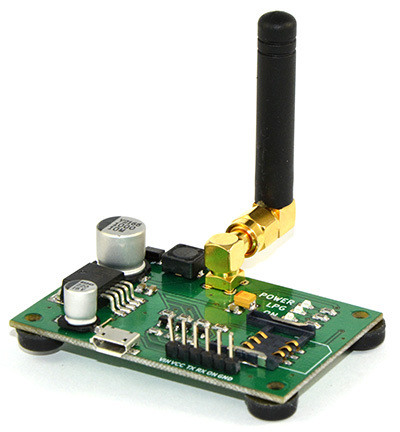

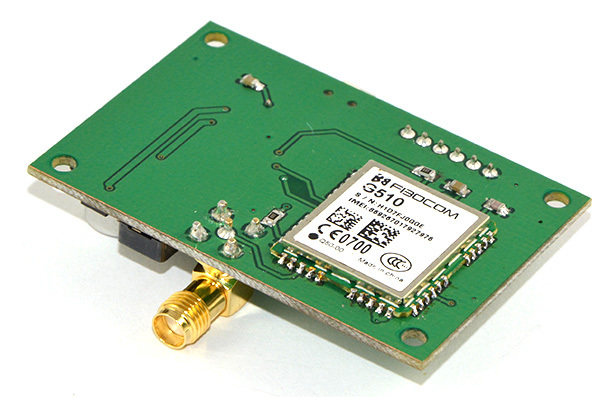

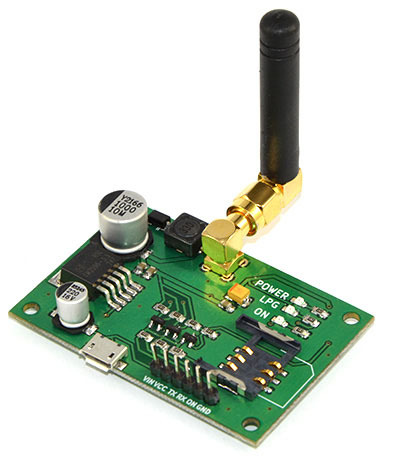

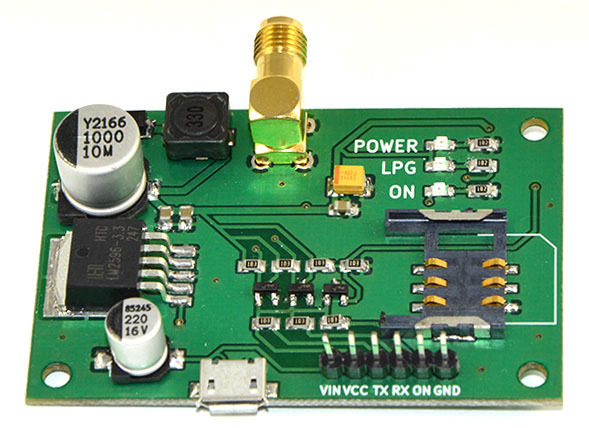

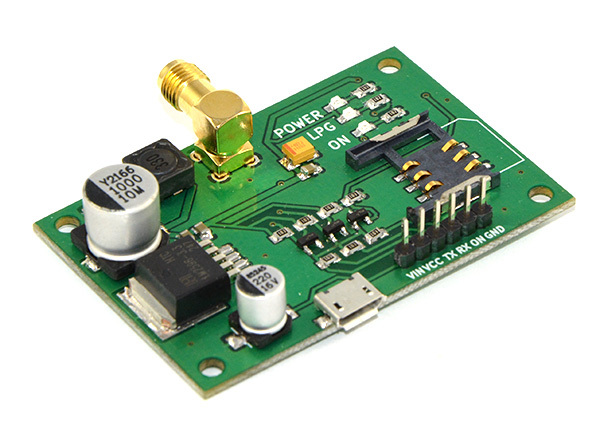

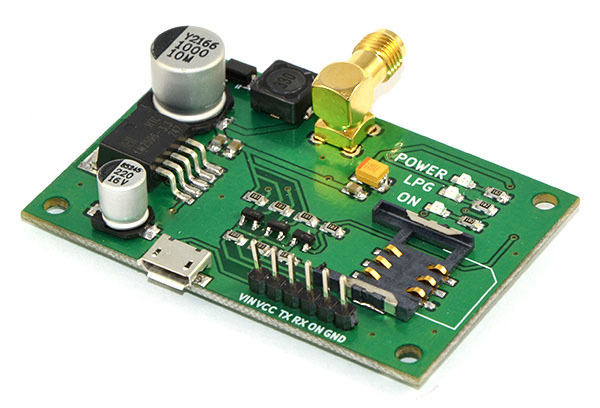

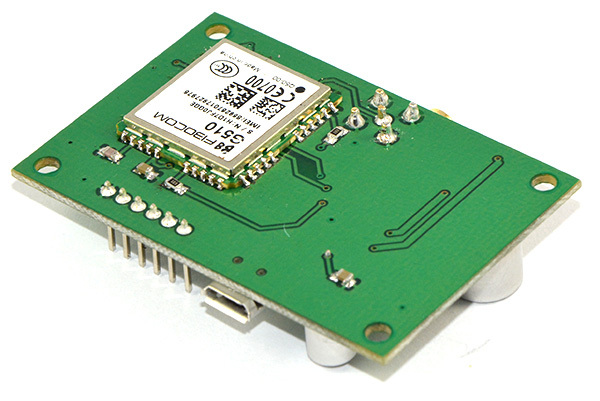

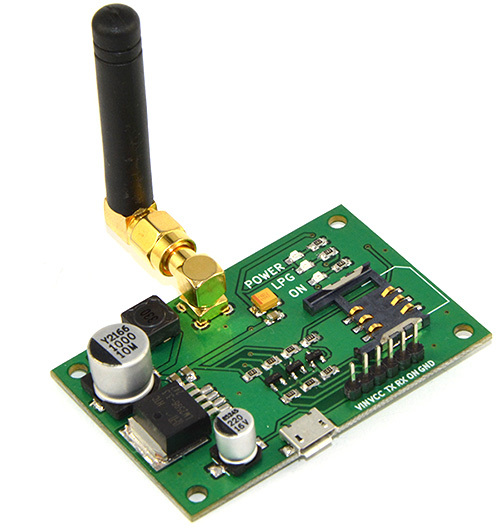

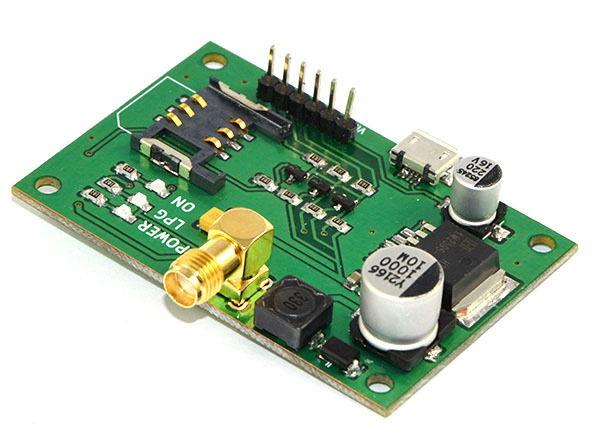

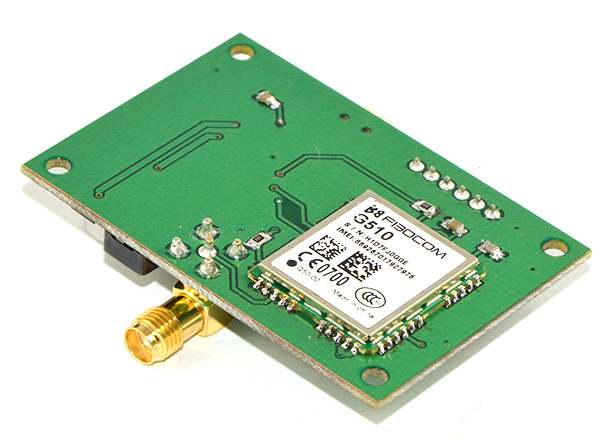

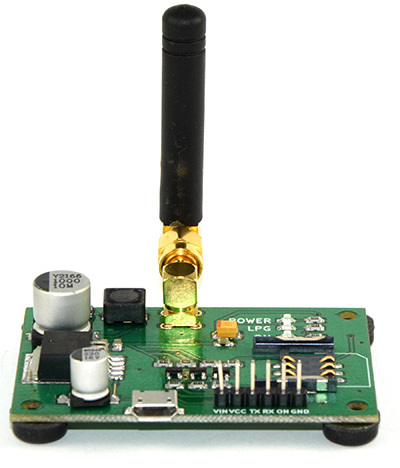

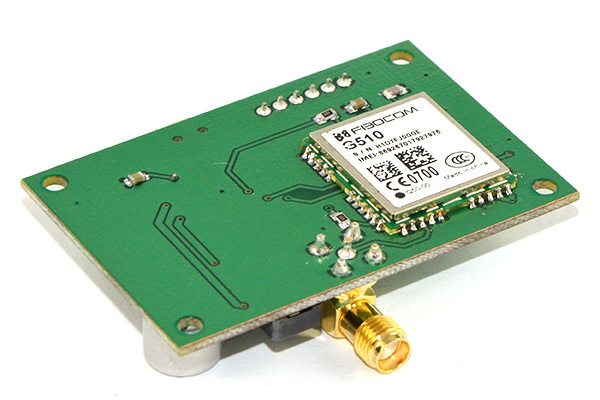

Galeria

Schematy

Powyżej: Schemat podłączenia do Arduino
(w przypadku zasilania modułu z Arduino)
Powyżej: Schemat podłączenia do Arduino
(w przypadku zasilania z portu microUSB)
Powyżej: Schemat podłączenia do Raspberry Pi
(w przypadku zasilania modułu z Raspberry Pi)
Powyżej: Schemat podłączenia do raspberry PI
(w przypadku zasilania z portu microUSB)
